本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电厂制冷机组供低压配电箱的影响： 1、有效的划分电力。 2、更方便对电路设计的升降运行。 3、有较高的防防防防登级，能抽象思维的信息显示用电线路的导通形态。

项目名称：656KW柴油机发电量空气能机组单机配电箱主要元件明细清单
供电系统箱一般电子器件明细表
数字序号	名字	款式尺寸	基层单位	比例	工厂
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电站冷水机组把控器	HGM6110	只	1	众智
3	带发变频电动机轉速把握器	C2002	只	1	孚创
4	直流电24v电源接口	DC24V	只	1	众智
5	家庭型中心启动继电器开关	HH54P    DC24V	只	2	正泰
6	家庭型上面继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

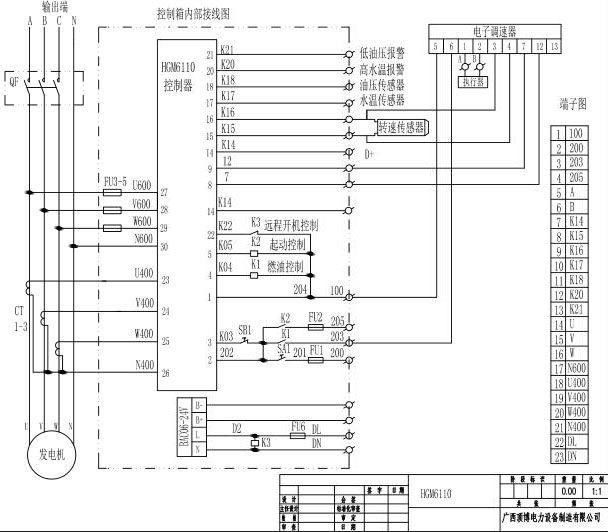

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.lm0570.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
